Лестницы

Сообщение Welder » Пт мар 10, 2017 23:48 pm

Обсуждаем проектирование и монтаж лестничных конструкций всех типов. Деревянные и металлические лестницы. Лестницы из камня, из бетона. Лестничные ограждения. Поручни.
«Достойны похвалы лестницы, если они светлы, просторны и легки для хождения: ибо, будучи таковыми, они привлекают человека подняться по ним...» Андреа Палладио, 1570 год.
Последний раз редактировалось Welder Пт мар 10, 2017 23:59 pm, всего редактировалось 1 раз.
Дом — не то место, где ты родился. Свой дом надо искать и строить самому.
Аватара пользователя
Welder

Сообщения: 24
Зарегистрирован: Пн мар 06, 2017 16:58 pm

Re: Лестницы

Сообщение Welder » Пт мар 10, 2017 23:52 pm

Краткий словарь
Балюстрада – ограждение лестницы, представляющее собой конструкцию из балясин,
связанных общим поручнем.
Балясина – элемент лестницы в виде столбика, который поддерживает перила.
Больцы – стальные болты, закрепленные в стене, которые являются основанием для
лестничной проступи.
Высота лестницы – вертикальная проекция, равная расстоянию от уровня чистого пола до
того или иного высотного уровня, например от уровня чистого пола первого этажа до уровня
пола второго этажа.
Высота подступенка – вертикальное расстояние между плоскостью предыдущей ступени
и последующей.
Высота поручня – расстояние по вертикальной линии от верхней плоскости ступени до
верха поручня включительно.
Выступ (нос) – расстояние по горизонтали, на которое передняя кромка последующей
ступени нависает над проступью предыдущей ступени.
Выходная ступень – ступень, которой заканчивается лестничный марш.
Глубина шага лестницы – соотношение между высотой и шириной ступени, которое
приблизительно совпадает с размером стопы взрослого человека.
Длина лестничного марша – расстояние между передними кромками нижней и верхней
фризовых ступеней, которое определяется в плане (по горизонтали) вдоль средней линии
лестничного марша.
Забежная ступень – ступень, у которой внутренний край уже нормальной ширины,
наружный – шире, а соответствие наблюдается лишь по средней линии марша.
Косоур – конструкция в виде двух наклонных балок, являющихся основанием для
ступеней, которые прикрепляются сверху.
Круговая лестница – конструкция лестницы с поворотом на 360º.
Лестничная клетка – часть помещения, отведенного под лестницу.
Лестничная площадка – площадка на уровне пола, находящаяся в начале либо в конце
лестницы.
Лестничная стойка – элемент винтовой лестницы, представляющий собой фигуру,
образованную наложением лучевых ступеней, выходящих за пределы держащей оси.
Лестничная ступень – деталь, ступая на которую поднимаются по лестнице или
спускаются с нее.
Лестничный марш – наклонная часть лестничной конструкции в виде ряда ступеней,
расположенная между двумя площадками.
Межлестничный проем – промежуток, имеющийся между внутренними сторонами
лестничных маршей и площадок.
Многомаршевая лестница – лестница с количеством маршей более двух.
Общий прогон – горизонтальная проекция, равная расстоянию от первого подступенка до
последнего.
Опорная балясина – первый и последний столбик в конструкции перил.
Основание лестницы – конструкция (косоур, обсадная труба, больцы и др.), благодаря
которой лестница занимает стационарное положение.
Перила – составляющая конструкции лестницы, выполняющая функцию ограждения
лестничных маршей и площадок.
Подрезка подступенка – выступ проступи по отношению к подступенку.
Подступенок – вертикальная часть ступени, являющаяся опорой для проступи.
Подъем – расстояние между рядом лежащими проступями.
Полуоборотная лестница – конструкция лестницы с поворотом марша на 180º.
Поручень – наклонная составляющая перил, которая лежит на балясинах, крепится к стене
или на стойке (последнее для винтовой лестницы) и на которую опираются при подъеме и
спуске.
Промежуточная площадка – площадка, разделяющая лестничные марши и находящаяся
между этажами.
Просвет (лестничный пролет, межлестничный проем) – пространство, отделенное
лестничными маршами и промежуточными площадками.
Проступь – горизонтальная часть лестничной ступени.
Размер выступа – разница между расчетной и действительной шириной проступи.
Расстояние между ступенями в свету – расстояние между верхней плоскостью проступи
данной ступени и нижней плоскостью проступи ступени, лежащей выше.
Средняя линия лестничного марша – условная линия на лестнице, по которой наиболее
удобно перемещаться. На схеме по ней можно установить направление лестничного марша. Ее
начало обозначается точкой на передней кромке нижней фризовой ступени, конец – стрелкой
на такой же кромке верхней фризовой ступени.
Стойка перил – вертикальная составляющая ограждающей конструкции.
Тетива – конструкция в виде двух несущих балок, к которым ступени прикрепляются
сбоку.
Уклон лестницы – отношение между высотой подступенка и шириной проступи,
указывающее на крутизну лестницы.
Фризовая ступень – первая ступень, с которой начинается лестничный марш.
Четвертьоборотная лестница – конструкция лестницы с поворотом марша на 90º.
Шаг лестницы – высота ступени, в которую входит и ее толщина.
Ширина проступи – расстояние вдоль средней линии между передними кромками рядом
расположенных ступеней.
Этажная лестничная площадка – площадка, расположенная на уровне пола
Дом — не то место, где ты родился. Свой дом надо искать и строить самому.
Аватара пользователя
Welder

Сообщения: 24
Зарегистрирован: Пн мар 06, 2017 16:58 pm

Re: Лестницы

Сообщение Welder » Сб мар 11, 2017 0:16 am

Чтобы лестница получилась элегантной и прочной, необходимо еще на стадии
проектирования ясно представить, как с ней будут сочетаться детали,
зафиксировать лестницу вверху и внизу, какой толщины взять проступи и
подступенки, определиться с размерами площадки, где поставить стойки ограждения, и.т.д
Вложения

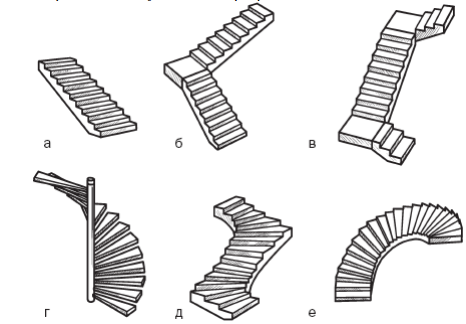

. Типы лестниц, различающиеся формой марша: а – одномаршевая; б –
двухмаршевая; в – трехмаршевая; г – винтовая; д – спиралеобразная; е – криволинейная
двухмаршевая; в – трехмаршевая; г – винтовая; д – спиралеобразная; е – криволинейная
Последний раз редактировалось Welder Сб мар 11, 2017 0:23 am, всего редактировалось 1 раз.
Дом — не то место, где ты родился. Свой дом надо искать и строить самому.
Аватара пользователя
Welder

Сообщения: 24
Зарегистрирован: Пн мар 06, 2017 16:58 pm

Re: Лестницы

Сообщение Welder » Сб мар 11, 2017 0:19 am

Выбор того или иного вида лестницы зависит от таких факторов, как:
• размер здания;
• величина и высота помещения, его планировка;
• расположение проема в междуэтажном перекрытии.
Вложения
Схематичное изображение лестниц в плане: а – одномаршевая; б – одномаршевые
криволинейные; в – двухмаршевые; г – многомаршевая; д – поворотные
Дом — не то место, где ты родился. Свой дом надо искать и строить самому.
Аватара пользователя
Welder

Сообщения: 24
Зарегистрирован: Пн мар 06, 2017 16:58 pm

Re: Лестницы

Сообщение Welder » Сб мар 11, 2017 0:22 am

Параметры лестниц
Составляющими «вертикальной дороги» являются:
• лестничный марш;
• лестничная площадка;
• тетивы или косоуры;
• ограждение
Вложения

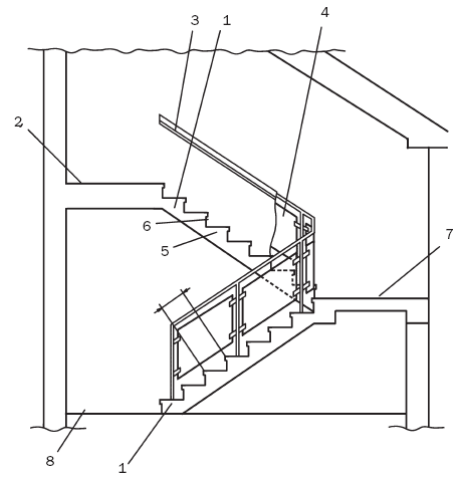

Основные конструктивные элементы лестницы: 1 – лестничный марш; 2 – верхняя
лестничная площадка; 3 – поручень; 4 – ограждение; 5 – проступь; 6 – подступенок; 7 –
промежуточная лестничная площадка; 8 – нижняя лестничная площадка
Дом — не то место, где ты родился. Свой дом надо искать и строить самому.
Аватара пользователя
Welder

Сообщения: 24
Зарегистрирован: Пн мар 06, 2017 16:58 pm

Re: Лестницы

Сообщение psekups » Сб мар 11, 2017 9:08 am

welder, Вы в каком городе живете?
Аватара пользователя
psekups

Сообщения: 7906
Зарегистрирован: Сб авг 21, 2010 15:49 pm
Откуда: живу в ГК с 2007г

Re: Лестницы

Сообщение матраскин » Сб мар 11, 2017 9:22 am

Зачем это здесь? В сети этого навалом-кому надо найдет без проблем)
ʁ ʎɓʎƍ - ʁнɓ ǝɯǝʚɔ ndu ‘ņонҺон ǝwqɯ оʚ
Аватара пользователя
матраскин

Сообщения: 8687
Зарегистрирован: Пн авг 30, 2010 11:23 am
Откуда: Чепурково царство,горное государство.

Re: Лестницы

Сообщение Welder » Сб мар 11, 2017 10:14 am

Каждая лестница в доме уникальна,будем разбирать частные случаи,а матчасть под рукой) и искать не надо.Из практики очень много людей проектируют лестницу уже потом ,после постройки дома,и не всегда хватает места на удобную и безопасную лестницу...
Дом — не то место, где ты родился. Свой дом надо искать и строить самому.
Аватара пользователя
Welder

Сообщения: 24
Зарегистрирован: Пн мар 06, 2017 16:58 pm

Re: Лестницы

Сообщение Welder » Сб мар 11, 2017 10:29 am

psekups,Кропоткин.
Дом — не то место, где ты родился. Свой дом надо искать и строить самому.
Аватара пользователя
Welder

Сообщения: 24
Зарегистрирован: Пн мар 06, 2017 16:58 pm

Re: Лестницы

Сообщение Bobr » Сб мар 11, 2017 11:45 am

Все это понятно, а свои работы есть?
)><(((°> <°)))><(
Аватара пользователя
Bobr

Сообщения: 1705
Зарегистрирован: Пт июн 19, 2009 10:59 am
Откуда: 44*37'21.5''N39*06'53.9''E

Re: Лестницы

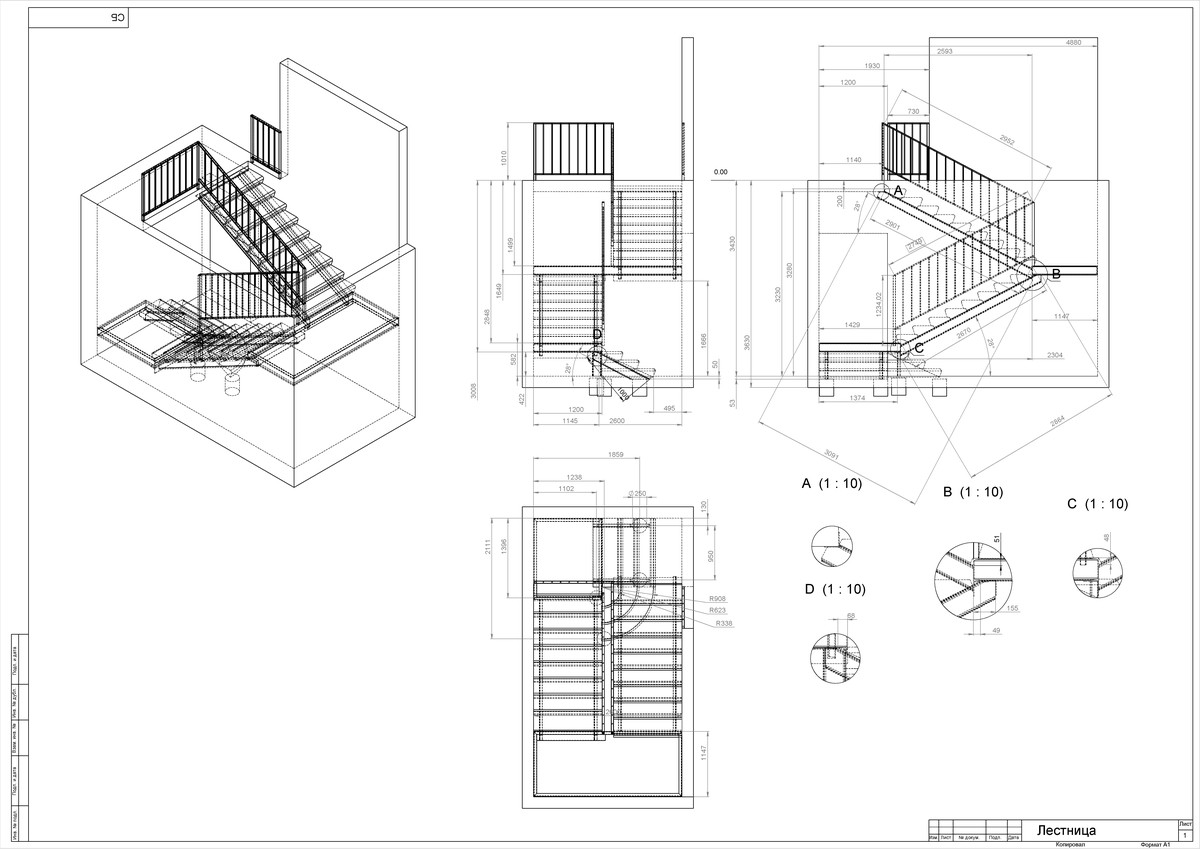

Сообщение Welder » Сб мар 11, 2017 13:05 pm

Есть вечером скину
Вложения
Дом — не то место, где ты родился. Свой дом надо искать и строить самому.
Аватара пользователя
Welder

Сообщения: 24
Зарегистрирован: Пн мар 06, 2017 16:58 pm

Re: Лестницы

Сообщение Welder » Сб мар 11, 2017 18:09 pm

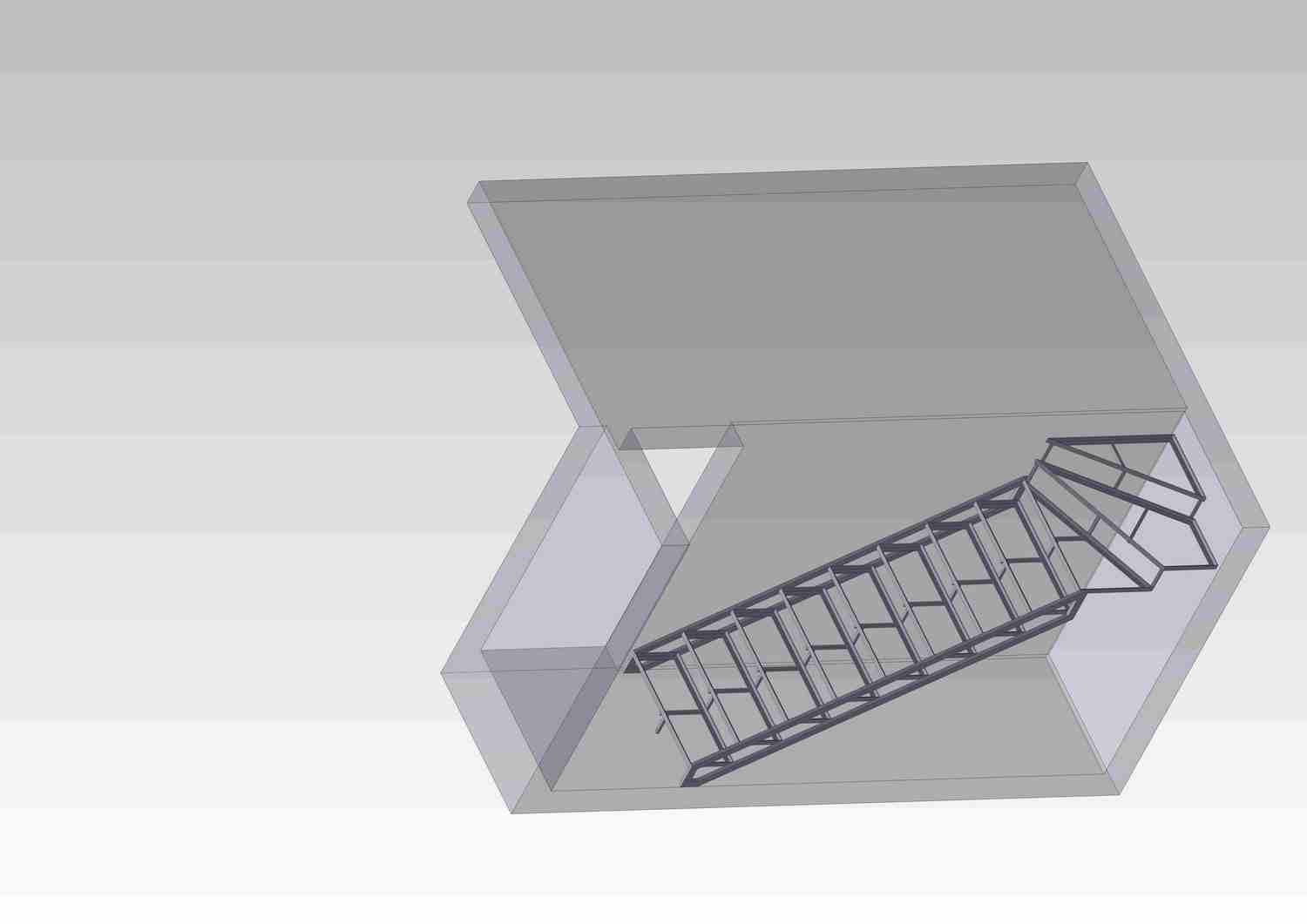

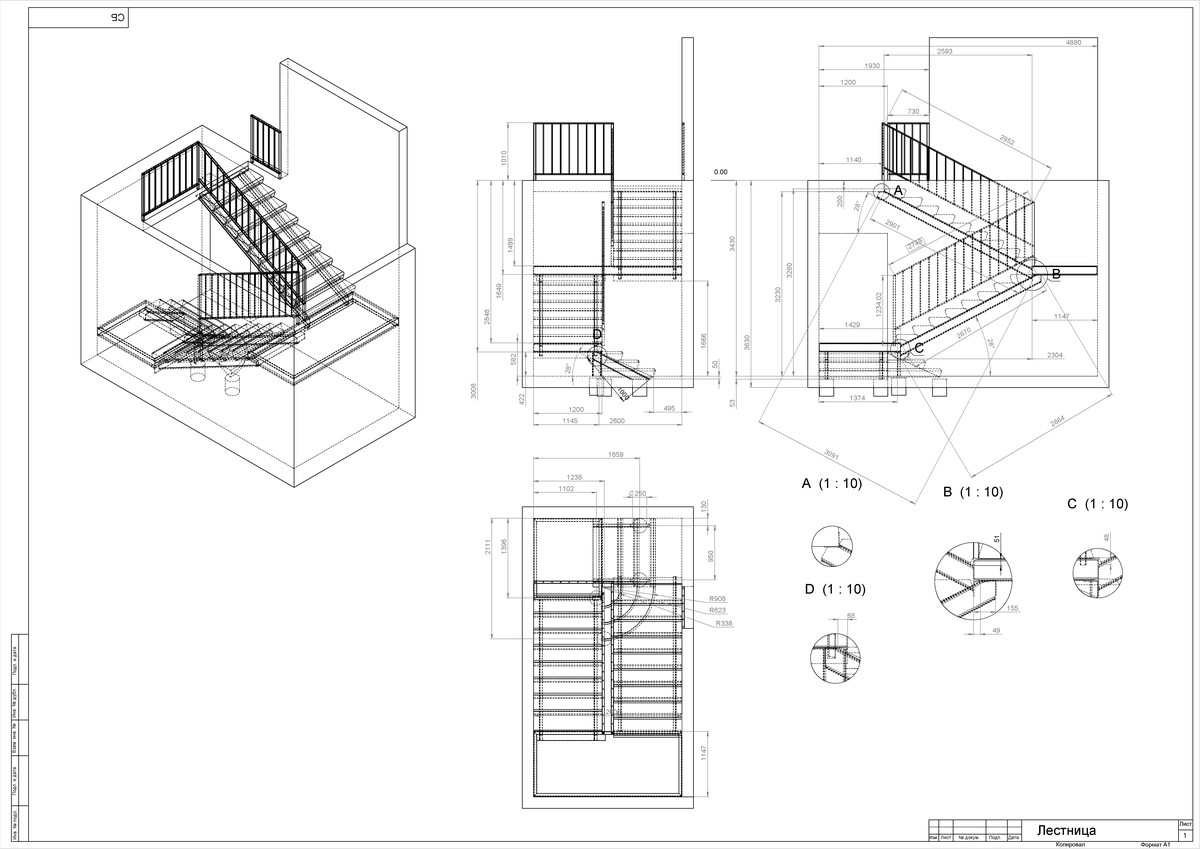

Проекты
Вложения
загруженное (1).jpg
Дом — не то место, где ты родился. Свой дом надо искать и строить самому.
Аватара пользователя
Welder

Сообщения: 24
Зарегистрирован: Пн мар 06, 2017 16:58 pm

Re: Лестницы

Сообщение Welder » Сб мар 11, 2017 18:14 pm

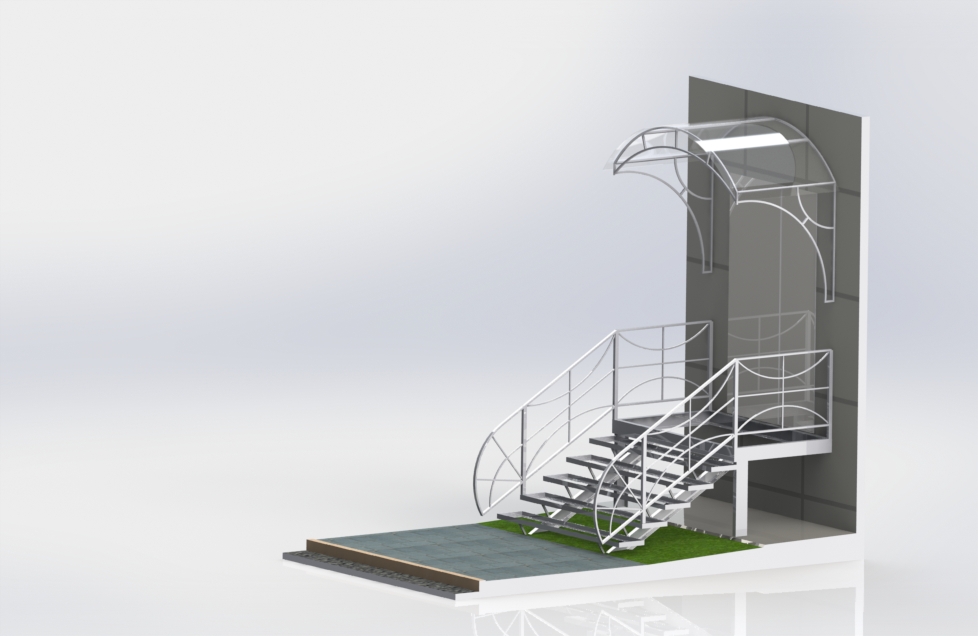

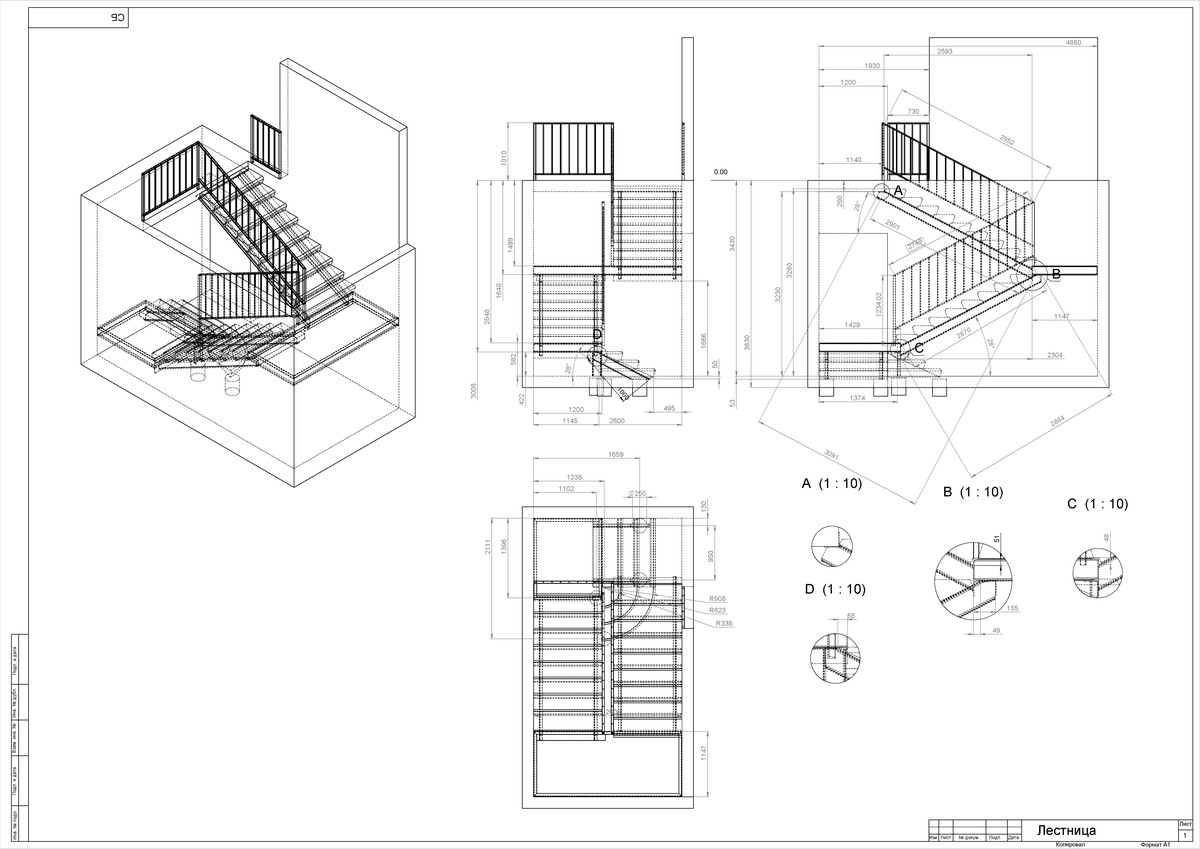

Проекты
Вложения
Сборка лестница 1.jpg
Дом — не то место, где ты родился. Свой дом надо искать и строить самому.
Аватара пользователя
Welder

Сообщения: 24
Зарегистрирован: Пн мар 06, 2017 16:58 pm

Re: Лестницы

Сообщение Welder » Сб мар 11, 2017 18:45 pm

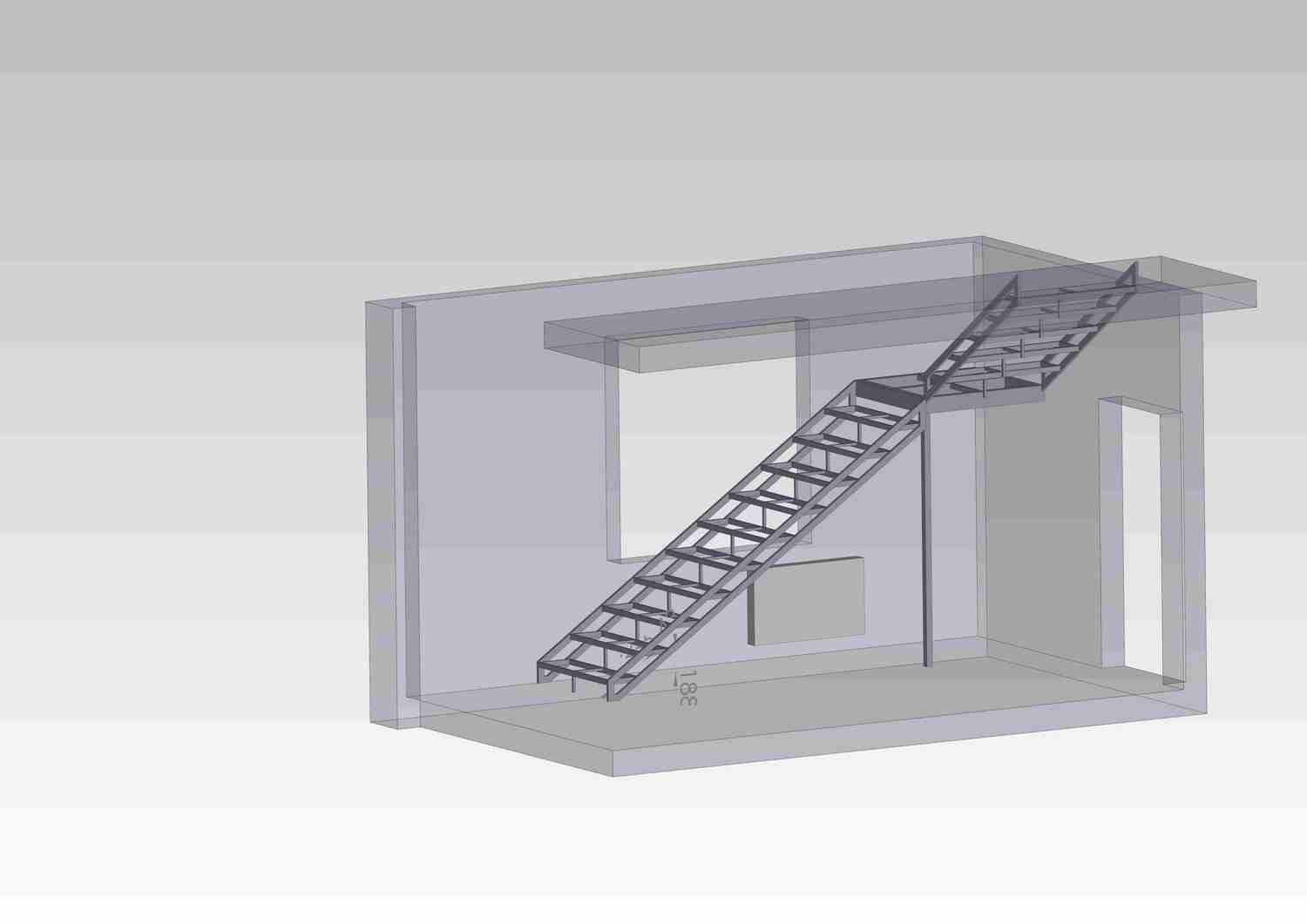

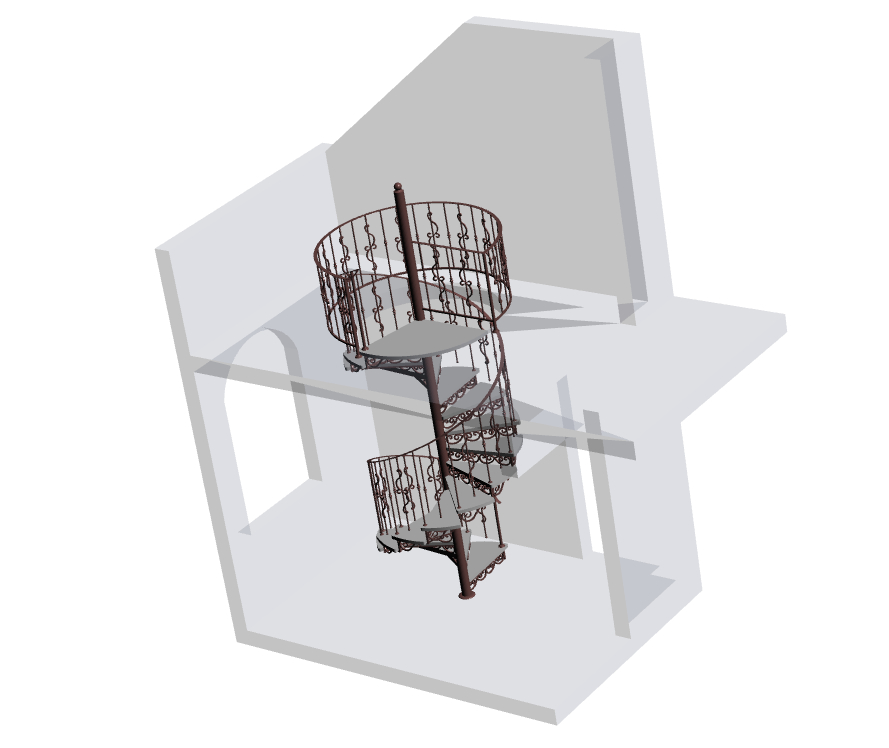

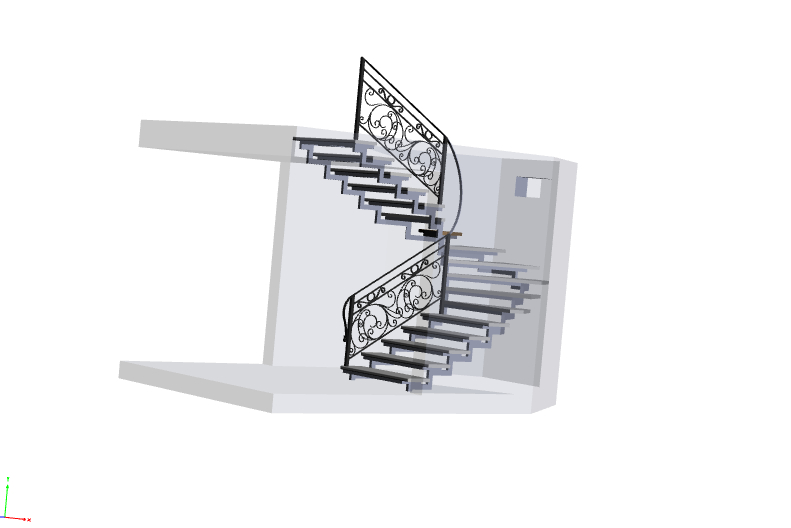

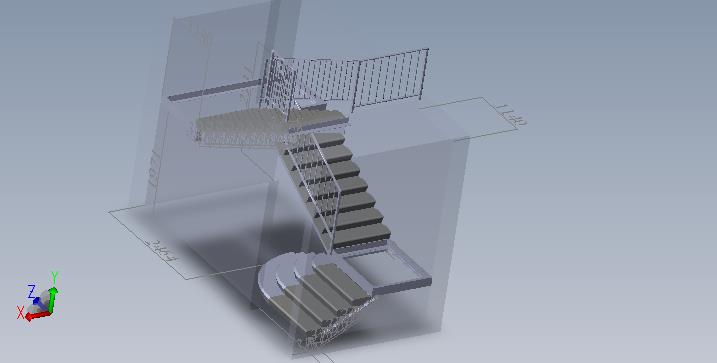

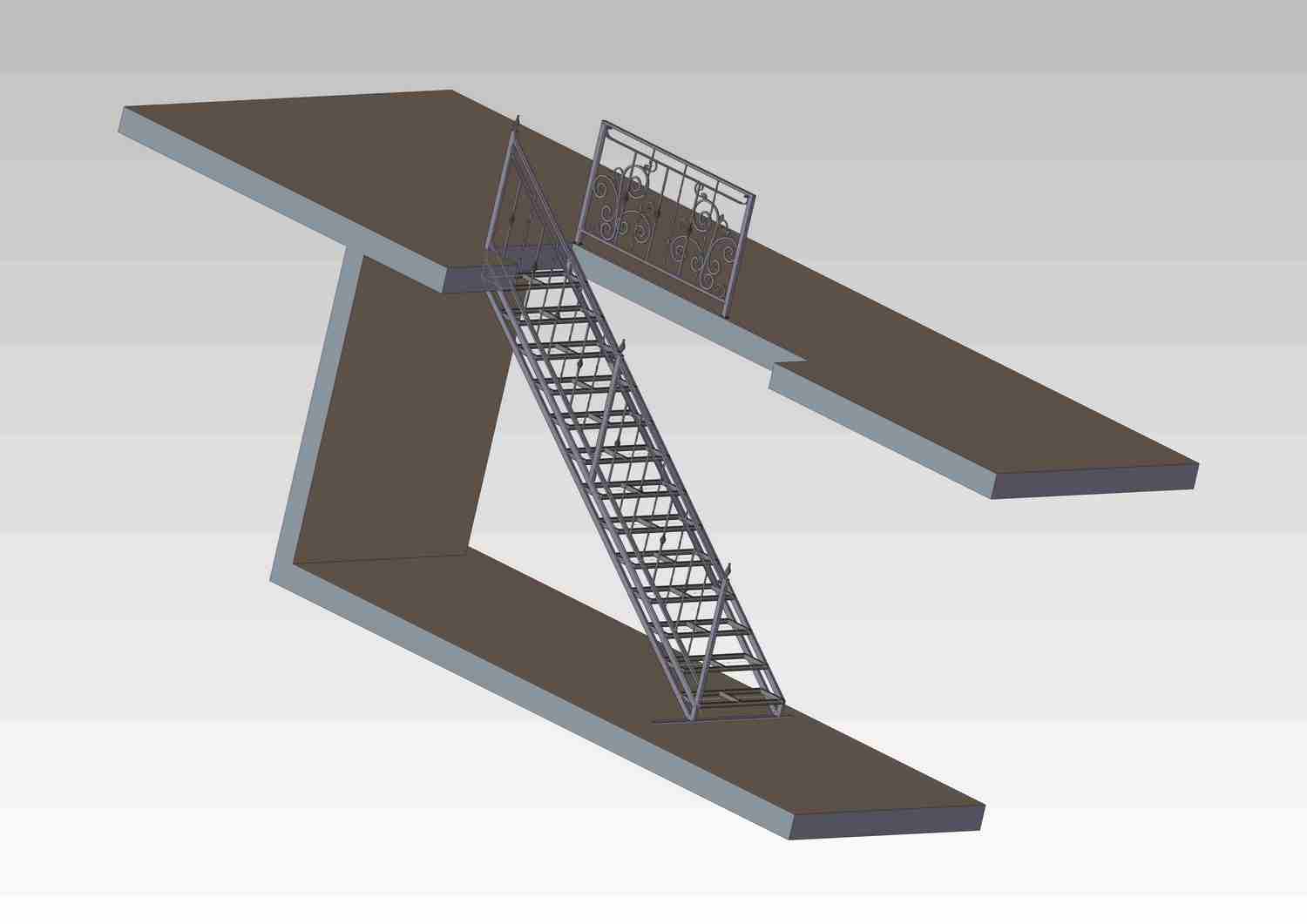

Проекты
Вложения
лестница 3.JPG
Сборка лестница. 1.JPG
лестница подвал.JPG
Дом — не то место, где ты родился. Свой дом надо искать и строить самому.
Аватара пользователя
Welder

Сообщения: 24
Зарегистрирован: Пн мар 06, 2017 16:58 pm

Re: Лестницы

Сообщение матраскин » Вс мар 12, 2017 10:04 am

Рядом с окном-это жестко)))) Кто ж так проектирует?
ʁ ʎɓʎƍ - ʁнɓ ǝɯǝʚɔ ndu ‘ņонҺон ǝwqɯ оʚ
Аватара пользователя
матраскин

Сообщения: 8687
Зарегистрирован: Пн авг 30, 2010 11:23 am
Откуда: Чепурково царство,горное государство.
